垂直行業解決方案板卡

無線電射頻行業

RFSOM集成硬件和軟件,幫助您提供高性能無線接收器系統的原型，并進行空口信號采集和分析。此外RFSOM采用射頻直接采樣結構，帶有八個獨立的發射器和接收器通道。它集成可編程的Xilinx RFSoC FPGA最小系統，支持軟件無線電開發架構，具備大帶寬和大規模運算處理能力，可用于無線通信原型驗證、頻譜監測、信號智能及寬帶采集記錄等應用程序。RFSOM還配備了19.2 MHz恒溫晶體振蕩器(OCXO)參考時鐘，提高了頻率精度和同步性。

• ·5G FR1/FR2射頻和基帶

• ·相控陣系統

• ·雷達系統

• ·軟件無線電

• ·頻譜監測

• ·醫療系統

前沿應用開發的
理想RF測試平臺

ARM、可編程邏輯以及高信號處理帶寬進行深度結合

• ·4GB

  PS 端 DDR4

• ·2GB

  PL 端 DDR4

• ·1Gb

  QSPI FLASH

• ·28.21Gb/s

  8個GTY

• ·5GSPS

  8個 14bit ADC

• ·9.85GSPS

  8個 14bit DAC

應用領域

5G 及 LTE 無線技術

通過 Zynq RFSoC，無線基礎設施制造商可實現顯著 的占板面積及功耗減少，這對 Massive MIMO 部署至 關重要。

遠程 PHY 支持有線電視接入

Zynq UltraScale + RFSoC 可幫助有線電視接入多服務 運營商 (MSO) 通過遠程 PHY 節點將 PHY層處理移至 離家更近的地方，從而可提高網絡容量。

相控陣雷達/數字陣雷達

作為面向可擴展、多功能、相控陣雷達的單芯片 TRX 解決方案，Zynq UltraScale+ RFSoC 能夠在預警場景 下實現低時延收發，獲得最佳響應時間。

測試與測量

設計人員可通過在 Zynq UltraScale+ RFSoC 中使用直 接 RF 采樣、高靈活、可重構邏輯及軟件可編程性，為 信號生成和信號分析構建高速度的多功能儀器。

衛星通信

設計人員可通過在 Zynq UltraScale+ RFSoC 中使用直 接 RF 采樣、高靈活、可重構邏輯及軟件可編程性，為 信號生成和信號分析構建高速度的多功能儀器。

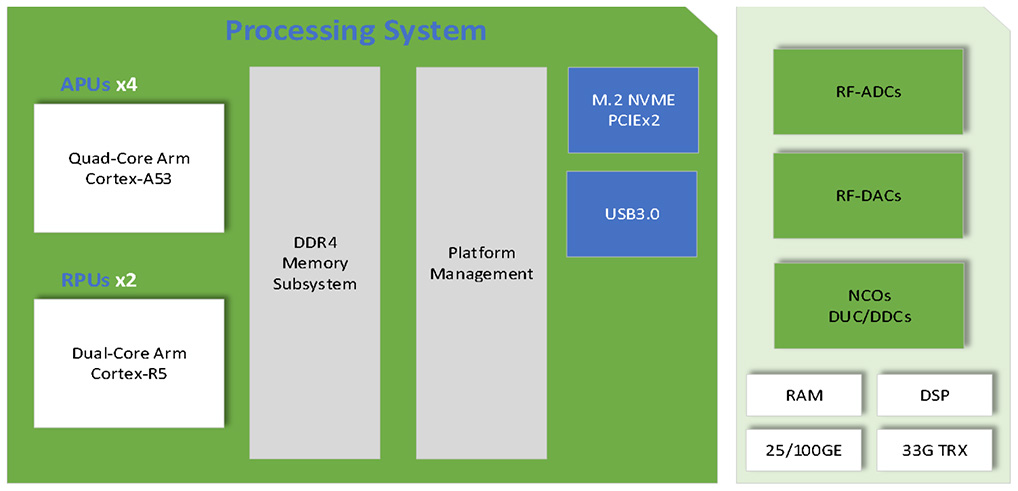

RFSOM系列硬件結構

Xilinx Zynq UltraScale+ FPGA 的可編程邏輯部分的 FPGA 資源可提供高吞吐量數字信號處理 (DSP) 和 IP 核，例如數字上/下變頻 (DUC/DDC) 內核。通過軟件無線電開發架構應用程序編程接口和 FPGA 基礎架構更容易實現 FPGA 加速。這有助于您快速啟動和運行，以便您可以專注于增值 IP。用于快速傅立葉變換 (FFT) 和有限脈沖響應 (FIR) 濾波器等常用功能的FPGA系統是一個很好的起點。然后，您可以使用首選的硬件描述語言 (HDL) 將自己的 IP 塊添加到模塊化架構中除了系統的 FPGA 架構部分，Xilinx UltraScale+ RFSoC 還配備了四個板載應用處理單元 (APU) 和兩個實時處理單元 (RPU)，適用于需要板載嵌入式操作系統進行獨立操作的應用

ACRF47可以支持AD/DA通道全差分引出，用戶可根據需要定義射頻調理電路，支持直流、交流耦合，支持PA、LNA放大器調理電路。也可以支持選配射頻前端，支持Lo變頻器、雙工器、PA、LNA等。

功能接口

·核心板

·開發板

*對應開發板 AXRF47,點擊了解詳情>>

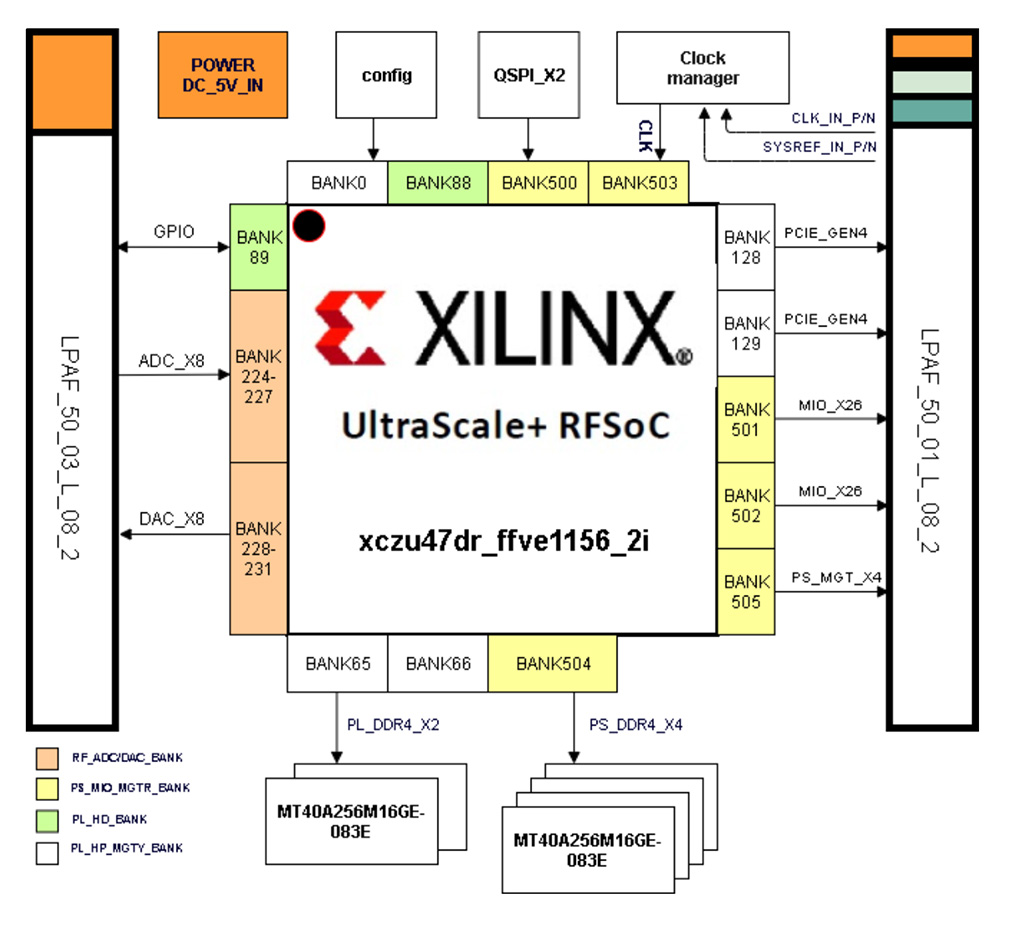

FPGA主要接口與資源

核心配置：

· ZU47DR 射頻片上系統 (RFSoC) 的一體化器件
· 具有內置數字上下變頻和插值抽取功能
· 支持8路發送，8路接收

SOM最小系統：

模擬RFMC連接器
1.  ADC/DAC全差分引出，支持直流or交流耦合
2.  VCM引出支持設定共模電平

數字RFMC連接器
1. GTY引出，支持PCIE4.0X8速率傳輸
2. MIO引出，支持擴展以太網、USB等外設接口，支持外設電平
3. GTR引出，支持擴展sata/pcie硬盤等存儲接口，支持外設電平
4. HD IO引出，支持外設電平

高速緩存
1. PL DDR4 32bit單通道DDR4緩存支持2600MHz，2GB容量
2. PS DDR4 64bit單通道DDR4緩存支持2133MHz，4GB容量
3. QSPI flash，1Gb容量

調試接口
1. JTAG引出
2. 復位信號引出

級聯接口 ：

· 內建LMK04828專用時鐘電路
· 集成19.2MHz OCXO
· 外時鐘同步
· 觸發同步
· SYSREF同步

供電 ：

· 5V單電源
· 散熱片內嵌風扇
· 典型功耗，運行50%邏輯，8TX&8RX，TBD Watt

采樣率支持  ：

· API支持30.72/61.44/122.88/245.76/491.52/983.04MHz實時  帶寬（最大可支持2.5GHz帶寬）

產品參數

核心板主要參數

核心板

ACRF47

FPGA 型號

XCZU47DR-2FFVE1156I

內核 CPU

Quad-core ARM Cortex-A53, MPCore
Dual-core ARM Cortex-R5F, MPCore

內存

PS 端 DDR4，4GB
PL 端 DDR4，2GB

14 bit 5.0GSPS RF-ADC

8

14 bit 9.85GSPS RF-DAC

8

Decimation/ interpolation

1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x

GTY / GTR

PL 端 GTY 8個，PS 端 GTR 4個

System Logic Cell

930K

CLB LUTs

425K

Max.Dist.RAM

13.0Mb

Total Block RAM

38.0Mb

UltraRAM

22.5Mb

DSP Slices

4272

PCIe Gen4 x8

1

射頻指標測試

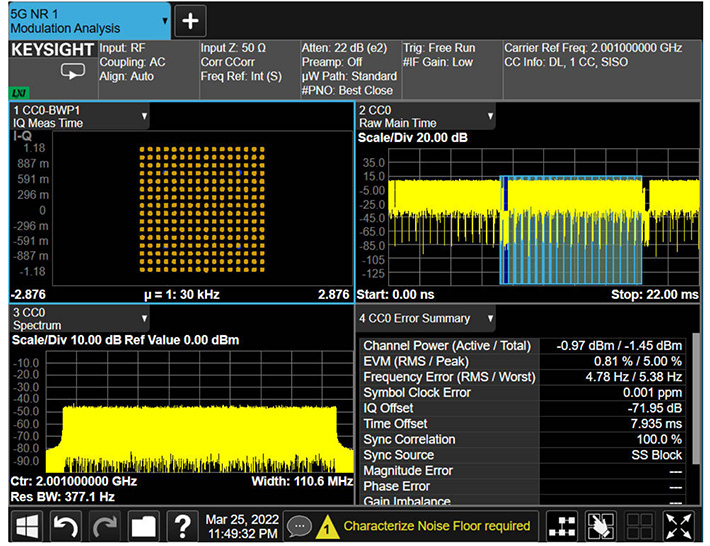

發射EVM：典型頻段下，EVM優于1%

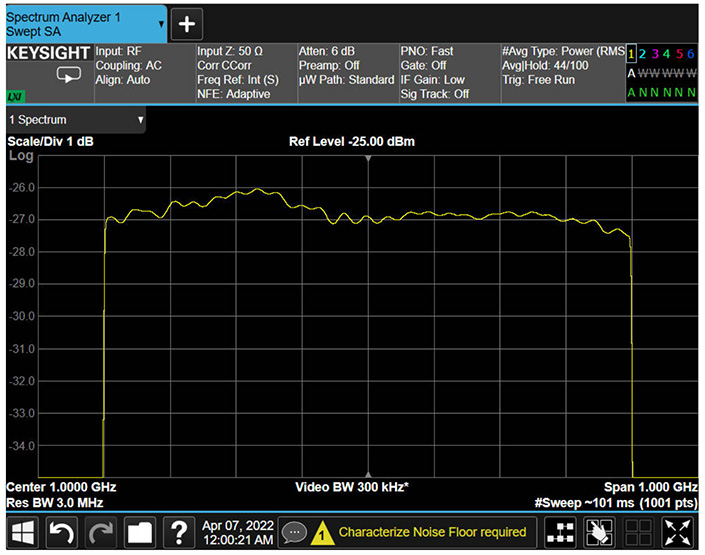

平坦度：1GHz帶寬下輸出平坦度

相位噪聲

包裝清單

FPGA 核心板

1 塊

結構尺寸

尺寸大小

115mm x 85mm

疊層數量

核心板14層 PCB板設計，預留獨立電源層和GND層

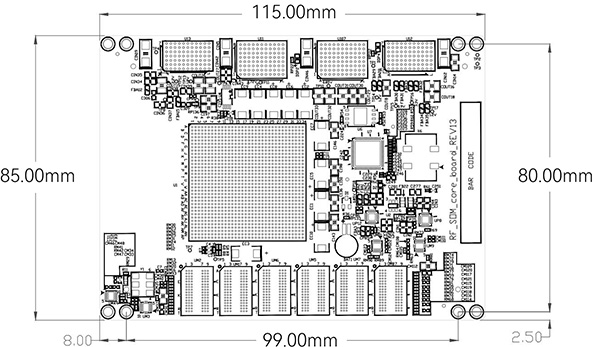

核心板結構尺寸圖

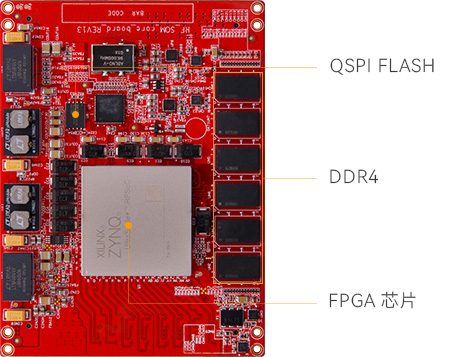

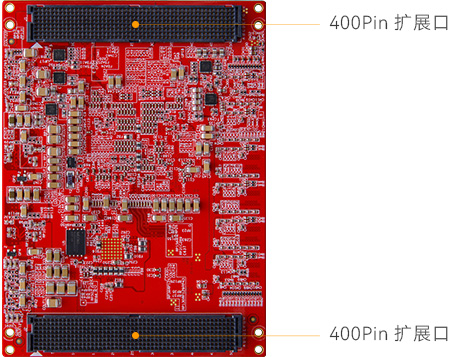

核心板硬件結構

板卡RFSOC最小系統組成，擴展IO全部引出
