AD9914BCPZ 雷達評估平臺靈活性強 無需專業知識也可輕松開發
AD9914BCPZ ADI公司負責24GHz芯片組的應用工程師PatrickWalsh在介紹此方案時指出，這是ADI最新的開發平臺——演示雷達，演示雷達是一款完整的天線到比特解決方案，擁有完整的ADI信號鏈。這個產品包括一個兩通道發送，四通道接收解決方案，提供執行FM-CW調制的斜坡PLL，ADC可以將基帶信號轉換進入DSP，為我們提供完整的信號鏈。該演示雷達只需連接USB和電源，用戶就可以啟動運行，在幾分鐘之內收到雷達信號。
AD9914BCPZ 演示雷達平臺提供硬件和軟件，支持快速評估和開發24GHz雷達，且無需RF微波和信號鏈系統專業知識，因此可在產品開發階段大大降低開發時間，并減少系統專業知識需求。平臺能提供包括DSP處理在內的高性能RF和完整模擬信號鏈，即RF到比特解決方案，支持靈活處理原始采集數據，可在非常短的時間內對先進的硬件進行雷達實驗。使用軟件圖形用戶界面(GUI)提供全面的24GHz雷達IC軟件支持，在DSP雷達支持功能庫中，通過一些額外功能可寫入原始數據，并使用Matlab工具在PC上進行后處理。
AD9914BCPZ 演示雷達方案參考設計詳解 客戶可自主構建最終產品設計
24GHz雷達傳感器平臺（演示雷達）采用ADI公司的24GHz、多通道雷達解決方案。傳感器包含單個PCB，正面連接至24GHzRF芯片組，集成2個發射器/4個接收器天線，反面有數據采集ADC和DSP。客戶可在這個參考設計的基礎上構建其最終產品設計。
AD9914BCPZ 詳細參數
特性 ? 3.5 GSPS 內部時鐘速度 ? 集成 12 位 DAC ? 頻率調諧分辨率高達 190 pHz ? 16 位相位調諧分辨率 ? 12 位幅度縮放 ? 可編程模數 ?
自動線性和非線性頻率掃描功能 ? 32 位并行數據路徑接口 ? 8 個頻率/相位偏移曲線 ? 相位噪聲：?128 dBc/Hz
（1396 MHz 時為 1 kHz 偏移） ? 寬帶 SFDR < ?50 dBc ? 串行或并行輸入/輸出控制 ? 1.8 V/3.3 V 電源 ? 軟件? 88 引腳 LFCSP 封裝 ?
PLL REF CLK 乘法器 ? 相位調制功能 ? 幅度調制功能 應用 ? 敏捷 LO 頻率合成 ? 可編程時鐘發生器 ?
用于雷達和掃描系統的 FM 線性調頻源 ? 測試和測量設備 ?聲光器件驅動器 ? 極性調制器 ? 快速跳頻

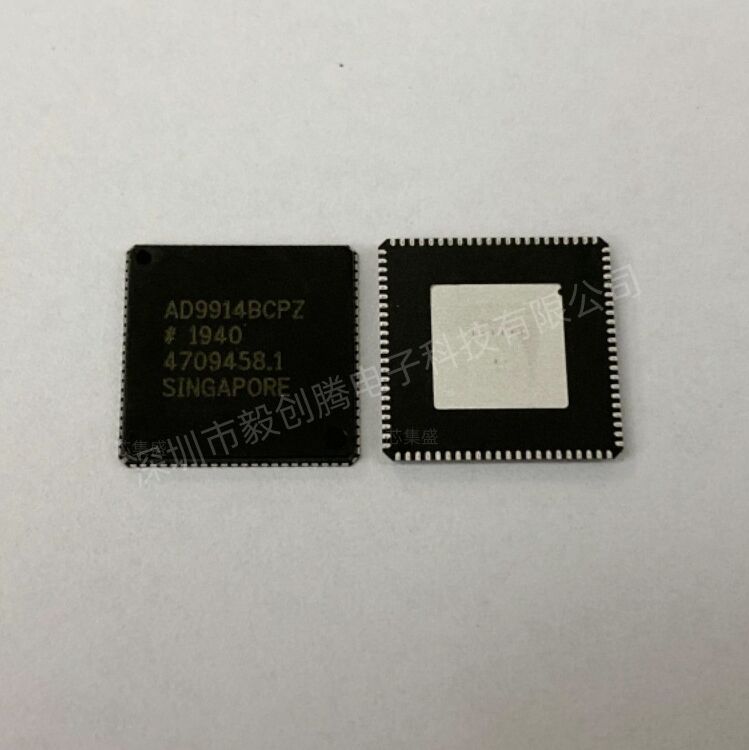

AD9914BCPZ
參數名稱 參數值
Source Content uid AD9914BCPZ
Brand Name Analog Devices Inc
是否無鉛 含鉛 含鉛
是否Rohs認證 符合 符合
生命周期 Active
Objectid 1205858161
針數 88
制造商包裝代碼 CP-88-5
Reach Compliance Code compliant
Country Of Origin Thailand
ECCN代碼 3A001.A.13.B
HTS代碼 8542.39.00.01
風險等級 1.52
Samacsys Description Analog Devices, AD9914BCPZ AD9914BCPZ, Direct Digital Synthesizer 12 bit-Bit 3.5Gsps, 3.135 → 3.465 V, 88-Pin LFCSP VQ
Samacsys Manufacturer Analog Devices
Samacsys Modified On 2023-03-07 16:10:32
YTEOL 8.5
商用集成電路類型 TONE/MUSIC SYNTHESIZER
JESD-609代碼 e3
濕度敏感等級 3
峰值回流溫度（攝氏度） 260
端子面層 Matte Tin (Sn)
處于峰值回流溫度下的最長時間30
AD9914BCPZ 演示雷達平臺應用領域廣泛 是小尺寸低功耗產品應用的不二之選
AD9914BCPZ 作為ADI的亞太區分銷渠道戰略合作伙伴，大力推廣ADI的模擬信號、混合信號和數字信號處理(DSP)產品。身為一家技術型分銷商，世健借助本土供應商的地緣優勢，也為ADI提供供貨和技術支持，為ADI產品的最終用戶提供更快捷的服務。
世健公司產品市場部副總監鄭舒達表示：“24GHz雷達產品提供出色的性能和高集成度，是小尺寸、低成本且易用的超低功耗解決方案，適用于物理檢測、跟蹤、安全控制和防撞警告系統等應用。”
AD9914BCPZ 24GHz雷達傳感器平臺還包括很多操作模式，如FMCW，允許確定基本范圍信息，還可以發展為范圍多普勒信息，以便客戶從信號獲取范圍和速度信息。該平臺以汽車作為GHz雷達的原始應用領域并逐漸在取得廣泛的應用，例如應用于繁忙交叉路口的交通監控，可監控多條車道，同時可相應的進行交通燈排序。
24GHz雷達產品還可以在無人機應用中實現防撞功能，讓無人機實現一次性設置，避免在飛行途中撞擊樹木、塔架或任何對象。此外，該產品還可用于商業無人機的天線高度設計中，以便與地面保持一定距離。
AD9914BCPZ 最后，24GHz雷達產品還可以用于增強攝像頭中，對于許多限制區域的應用，它可以告知用戶特定區域存在活動，然后使用攝像頭增強對特定區域進行搜索。
