　　在上期的博客中，我們同時研究了如何通過Zynq SoC的PS(處理器系統)MIO和PL(可編程邏輯)EMIO來使用SPI通信。本期博客中為了給OLED模塊進行上電，我們將通過EMIO同時使用SPI和GPIO。

　　為了控制OLED模塊，我們需要使用下表中定義的和在第81部分中簡要提到的一些GPIO：

　　在EMIO模式下我們使用這些GPIO的方式和在MIO模式下的方式完全一致。我們需要驅動這些信號來滿足下圖中定義的時序：

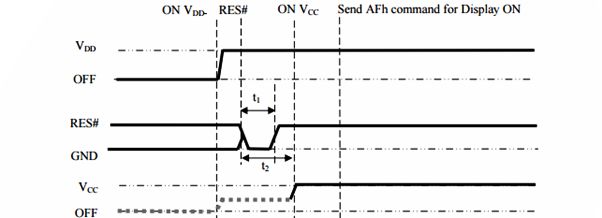

　　OLED上電

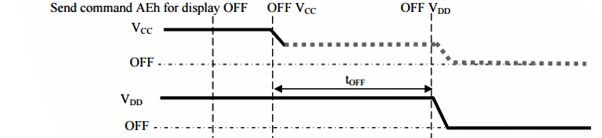

　　OLED掉電

　　為了實現上述目的，我們可以使用Zynq SoC的CPU中的私有定時器。一旦通過使用GPIO信號實現這些時序后(t1 = 3us,t2 = 3us,toff = 100ms)，接著我們就可以進行初始化，然后通過SPI總線把命令發送到OLED模塊了。

　　想要使用EMIO中的GPIO需遵循以下步驟：

　　? 包含頭文件xgpiops.h

　　? 使用XGpioPs類型聲明GPIO

　　? 使用XGpioPs_Config類型來聲明一個GPIO配置指針

　　? 使用XGpioPs_LookupConfig()函數來查詢GPIO配置

　　? 使用XGpioPs_CfgInitialize()函數來初始化GPIO

　　一旦我們已經初始化好GPIO并準備好傳送信號之后，我們需要聲明信號的方向，并且假如需要，我們還要使能它。所有這些信號都是輸出，因此我們把它們聲明為輸出，并且在定義信號初始狀態之前，將這些輸出使能。下面是一個演示以上步驟的例程：

　　#define vdd 55

　　XGpioPs_SetDirectionPin(&Gpio, vdd, 1);

　　XGpioPs_SetOutputEnablePin(&Gpio, vdd, 1);

　　XGpioPs_WritePin(&Gpio, vdd, 1);

　　OLED模塊正確上電之后，我們現就可以給OLED模塊發送命令了。

　　但發什么命令呢?

　　為了初始化OLED模塊，我們需要配置它的構建控制器，這就需要發送一個23字節的配置字符串來把OLED控制器置為顯示信息的狀態。在下一期的博客中，接著我們會開始把顯示的信息發送到OLED面板中，但是現在，我們需要通過OLED面板數字手冊中提供的SPI鏈路來發送以下命令：

　　1. 關掉顯示

　　2. 設置好時鐘、頻率、分頻器和倍頻器設置

　　3. 設置顯示偏移和開始線

　　4. 配置好電源供應來驅動OLED面板

　　5. 配置好映射、掃描方向和引腳硬件配置

　　6. 設置預供電時段

　　7. 開啟顯示

　　如上面所說，這7個命令需要23個字節。為了簡化該過程，我聲明了一個包含了所有這些配置字的u8數組，我們寫SPI總線的時候可以把它們循環發送出去。在配置文件的最后，我們可以看到OLED已經啟動了，雖然上面還沒有任何顯示的內容。下面是配置代碼的片段：

　　u8 init_vector[23] = {0xae, 0xd5, 0x80, 0xa8, 0x1f, 0xd3, 0x00, 0x40, 0x8d, 0x14, 0xa1, 0xc8, 0xda, 0x02, 0x81, 0x8f, 0xd9, 0xf1, 0xdb, 0x40, 0xa4, 0xa6, 0xaf};

　　for(i =0; i<23; i++){

　　wr_buff[0] = (u8) init_vector[i];

　　XGpioPs_WritePin(&Gpio, dc, 0); // 設置DC為命令

　　XSpiPs_SetSlaveSelect(&SpiInstance_EMIO, 0x01); //選擇從機

　　XSpiPs_PolledTransfer(&SpiInstance_EMIO, wr_buff, NULL, 1); //寫控制字

　　XGpioPs_WritePin(&Gpio, dc, 1); // 設置DC為數據

　　}

　　下期博客中，我們會研究如何讓OLED顯示一幅圖像。
